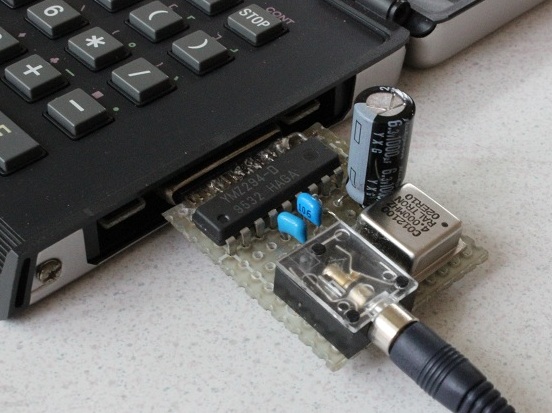

YAMAHAの音源IC YMZ294を使用したPB-1000/C用のSSG音源ボードです。
| 注意 本SSG音源ボードは、カシオ計算機(株)が周辺機器として動作保証した ものではありません。製作に失敗した場合、ポケコンを壊してしまう 可能性もあるため、実施は自己責任でお願いします。 |
| １．はじめに |
前回、YM2413を使ったFM音源ボードの作成について報告しましたが、このICは既に生産が終了
しており入手は非常に困難です。そこで今回は秋月電子で販売されているSSG音源IC YMZ294を
使った音源ボードを作成しました。SSG(Software-controlled Sound Generator)音源は出力波形が
矩形波になるためFM音源のような音色制御が難しく、いわゆるファミコン的なピコピコ音になって
しまいますが、今となっては逆に郷愁を誘って良いかもしれません。
| ２．回路構成 |

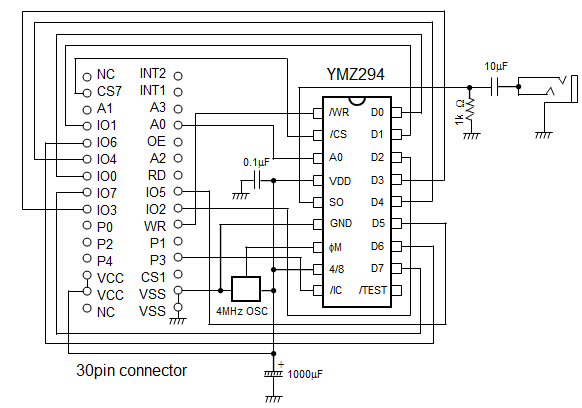

下図に今回製作したSSG音源ボードの回路を示します。
YMZ294もレジスタに値を書きこむことで、周波数や音量等の設定を行うので、PB-1000のデータ
バス、アドレスバス(A0のみ)、チップセレクト信号、書き込み信号を、YMZ294のそれに直結します。
RESET端子にはYM2413場合と同じくP3に接続し、φMには4MHzのオシレータをつなぎます。
4/8はマスタークロックの選択端子で今回はHi側に設定します。
なおノイズに対する耐性はYM2413より高そうなので電源フィルターはコンデンサのみとしてします。
図では容量値が1000uFになっていますが、もう少し小さくても大丈夫だと思います。
またSO端子より3ch分のメロディと1ch分のノイズがMIXされて出力されますが、YMZ294では十分
なバッファが入っているようなので、直流分をカットした後、ピンジャックに直結しています。
| ３．準備するもの |
本製作に必要な道具および材料です。1.27mmピッチの30pコネクタへの半田付け作業が
必要なので、ジャンパ線は0.2mmφ程度のポリウレタン線をお勧めします。
|
| ４．SSG音源ボードの作成 |

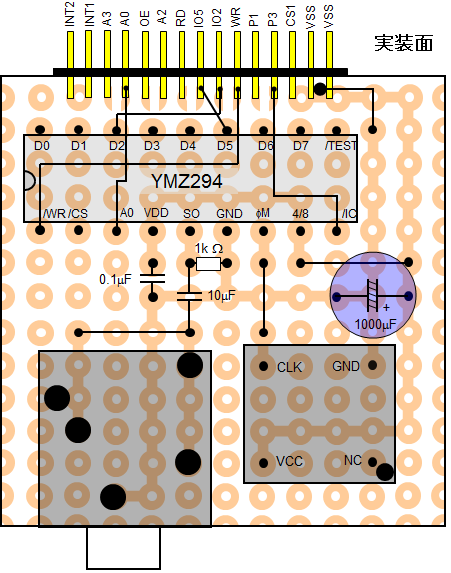

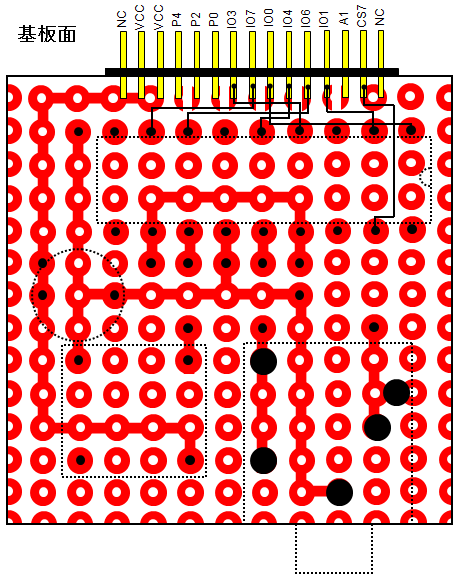

下図に各部品のユニバーサル基板への実装例を示します。
基板の加工や30pinコネクタの実装方法はRS232C I/Fの記事を参考にして下さい。
| ５．音出し用サンプルプログラム |
本SSG音源ボードにおいて、コードCを鳴らすためのサンプルプログラムです。
制御コマンドの詳細はICに添付のマニュアルを参照下さい。
ORG &H7000
START START
;
; YMZ294の初期化
;
START: PST PE,&HC8 ;Port3を出力に設定
PST PD,$31 ;Port3=0(RESET)
PST PD,&HC8 ;Port3=1(SET)
;
; I/Oアドレス設定
;
PRE IX,&H0C00
;
; ボリューム設定
;
LDW $0,&H0F08 ;CH-A 音量MAX
CAL SETRG
LDW $0,&H0F09 ;CH-B 音量MAX
CAL SETRG
LDW $0,&H0F0A ;CH-C 音量MAX
CAL SETRG
;
; 音階設定
;
LDW $0,&HDE00 ;CH-A :C ft=261.626Hz TP=&H1DE
CAL SETRG
LDW $0,&H0101
CAL SETRG
LDW $0,&H7B02 ;CH-B :E ft=329.628Hz TP=&H17B
CAL SETRG
LDW $0,&H0103
CAL SETRG
LDW $0,&H3F04 ;CH-C :G ft=391.995Hz TP=&H13F
CAL SETRG
LDW $0,&H0105
CAL SETRG
;
; ミキサー設定
;
LDW $0,&H3807 ;トーンオン ノイズオフ
CAL SETRG
SETRG: ST $0,(IX+$31) ;コマンドセット $0->0C00h
ST $1,(IX+$30) ;データセット $1->0C01h
RTN
| ６．SSG音源対応電子キーボード |
本SSG音源対応の電子キーボードプログラムです。3音の同時発音が可能で7オクターブの
音域をカバーしています。詳細はアーカイブに添付されているREADMEを参照下さい。
| ７．あとがき |
YM2413と比べると発音数も少なく音質も劣りますが、懐かしさではYMZ294の方が上かもしれません。
回路もシンプルなので、PB-1000/FX-870P/VX-4/3をお持ちの方は是非挑戦してみて下さい。
2012-8-14＠Miyura
記事は、Miyura氏よりご寄稿して頂きました。ご協力誠にありがとうございました。
