RS-232Cシリアルレベルコンバータ
(FX-870P,VX-3,VX-4,FX-890P,Z-1,Z-1GR用)

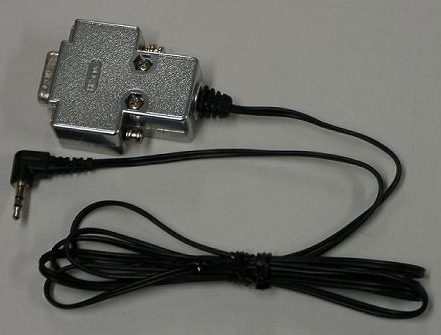

FX-870Pをはじめとする、3pin入出力端子を持つ CASIO製ポケコン用のRS232Cレベルコンバータです。 「Z-1/FX-890P活用研究」に掲載されたものより回路が単純で、 作成も比較的容易です。 もちろんソフトウェアフロー制御にも対応しています。 本RS232Cレベルコンバータは、山爺氏が考案/作成した物です。 注意 このシリアルレベルコンバータはパソコン側の DTR/DSRをプラス信号とする事で無電源で動作します。 その為、組み合わせるパソコンによっては 正常に動作しない可能性があります。 実際に制作・使用を行う際は、自己責任でお願いします。

　RS-232Cレベルコンバータとは、パソコンとポケコンとのRS-232C信号レベル（電圧）を調整して、 互いに通信できるようにする物です。
これを利用することで、FX-870P/VX-4/VX-3(及びFX890P/Z-1/Z-GR)で作成したプログラムをパソコンに保存したり、
逆にパソコンからポケコンに転送する事ができます。

　CASIOポケコンに実装されている3pin端子用のシリアルレベルコンバータは、
「ポケコンジャーナル(工学社)」および 「Z-1/FX-890P活用研究」に掲載された回路(STEAR氏が紹介している回路はその改良版)が
良く知られていますが、ここで紹介する物は、 より単純で工作しやすいのが特徴です。

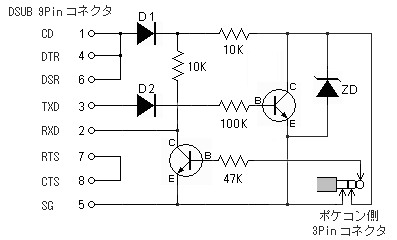

	左図がRS-232Cレベルコンバータの回路図です。 図の左側が、パソコンへ接続するRS232CのD-SUB 9Pinコネクタで、 右下にあるのがポケコン側の3Pinコネクタです。 D1、D2は「IS1588」等の小型のダイオードで良く、 ZD(ツェナーダイオード)は5V程度(4.5V〜5.5V)の物ならOKです。 トランジスタは「2SC828」など、小出力用のNPN型トランジスタなら大丈夫です。 「Z-1/FX-890P活用研究」に掲載されたものは負電圧をGNDに ダイオードクランプしますが、 これは ベースに正方向にダイオードを入れています。 送信側は簡単にコレクタ抵抗で信号を反転しただけです。 （掲載されたものはトーテムポールというのか、プッシュプルになっています。） 作成する場合は、それぞれの部品を以下のピン配置図を参考に （必要ならユニバーサル基板等に）配線して下さい。
	部品一覧 名称 型番等 個数 トランジスタ 2SC828(NPN型) 2 ダイオード IS1588 2 ツェナーダイオード Z5.0A(5V程度の物) 1 抵抗 10KΩ(1/16W) 2 抵抗 47KΩ(1/16W) 1 抵抗 100KΩ(1/16W) 1 接続プラグ L型2.5φ(ステレオケーブル付) 1 コネクタ/ハウジング D-SUB 9Pin(およびハウジング) 1 ユニバーサル基板 使う場合のみ用意してください 1

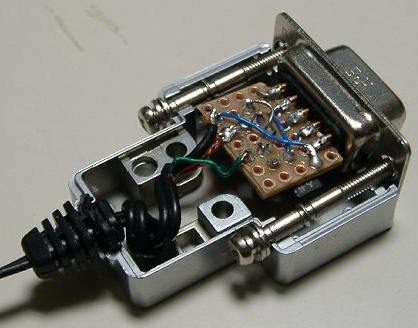

	半田面 ユニバーサル基板を９Ｐハウジング内に入る大きさに切って、 ９Ｐ コネクターのピンとピッチは少し違いますが、 ５列側のピンリード とパターンを密着させ隙に半田を流し込み半田付けします。 基板が１．６ｍｍだと厚すぎるのでピンの長さ部分は基板を薄く削ります。

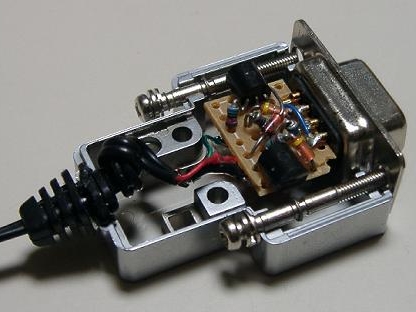

	部品面 裏側４列はジャンパーだけです。 どうしても実装不可能部品は半田面 に付けても良いです。 いずれにしてもケースに当たらないように実装 します。 ３Ｐリードの位置を反９Ｐ側になるように配置します。 トランジスタは両端リードを根もとから下に曲げて、 コレクターリードは長めにして斜めに振ってから下に曲げます。 Ｌ字の３つの孔に差し ます。Ｔｒ本体は寝かせて基板に密着させます。 抵抗やダイオードのリードは無理矢理差せば １つの孔に３本までは入るので斜めにしたり、 部品が空中でクロスしてでもケースに当たらない様に実装します。 コネクターピンのジャンパーと基板の必要なジャンパーをして、 ３Ｐケーブルをダイオードや抵抗のパターンに半田付けして完了です。

本RS232Cレベルコンバータは、山爺氏が考案/作成した物で、
記事は、山爺氏・あお氏より、ご寄稿して頂きました。ご協力誠にありがとうございました。
